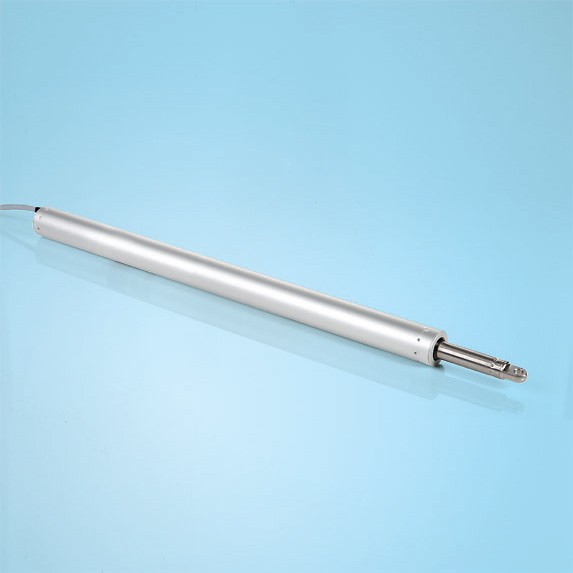

Spindelmotor PLA 6 / 8 / 101 / 116
Spindelmotor med hög prestationsförmåga för stora tryckbelastningar och extrem omgivning. Samtliga motorer är CE-Godkända.
För elektromotorisk öppning och stängning av fasadfönster, rökluckor, takljus och andra brandgasventilationer (t.ex. underkant, överkant, sidhängda fönster och vertikala/horisontella pivothängda fönster).
» Lämpliga för integration med fastighetssystem (CTS/LON/CAN).
» Robust och korrosionbeständig design
» Dämpade ändlägen
» Godkänd för brandgasventilation enligt EN 12101-2
Motorerna har olika versioner (se datablad):
S3 = med integrerade ändlägesstopp
S12 = med integrerade ändlägesstopp och programmerbar
| 24 V DC - Versioner grundutförande | ||||
| Typ: | PLA 6 | PLA 8 | PLA 101 | PLA 116 |
|
Versioner
|
S3 och S12 |
S3 och S12 |
S3 och S12 |
S3 och S12 (se datablad) |
| Användningsområde |
Brandgasventilation och |
Brandgasventilation och Naturlig ventilation |
Brandgasventilation och Naturlig ventilation |
Brandgasventilation och Naturlig ventilation |
| Slaglängder (mm) |
100-1000 |
500-1000 |
300-1200 | 100-750 |
|
Motorspänning |
24 V DC +/- 20% |
24 V DC +/- 20% |
24 V DC +/- 20% |
24 V DC +/- 20% |
| Motorström | ca 0,8 A | ca 1,4 A |
ca 1 A | ca 1,2 |
| Hastighet (mm/s) (24V 2/3 kraft) | 6,0 (S3) 5,6 (S12) |
10,0 (S3) 9,0 (S12) |
4,6 (S3) 4,3 (S12) |
4,0 (S3) 3,8 (S12) |
| Tryckkraft max. | 600 N | 800 N | 1000 N | 1600 N |
| Dragkraft max. |
600 N | 800 N | 1000 N | 1600 N |
| Anslutnings-kabel |
Silikon |
Silikon |
Silikon ca 3m (3 x 1,0 mm2) |
Silikon ca 3m (3 x 1,0 mm2) |
|
Kolv |
Rostfritt stål | Rostfritt stål | Rostfritt stål | Rostfritt stål |
| Motorhus | Aluminium (E6/C-0) |
Aluminium (E6/C-0) |
Aluminium (E6/C-0) |
Aluminium (E6/C-0) |
| Förpackning | Utan fästen (beställes separat) |
Utan fästen (beställes separat) |
Utan fästen (beställes separat) |
Utan fästen (beställes separat) |
- RAL färg lackering av motorhus på begäran
- Specialversioner av slaglängd på begäran
