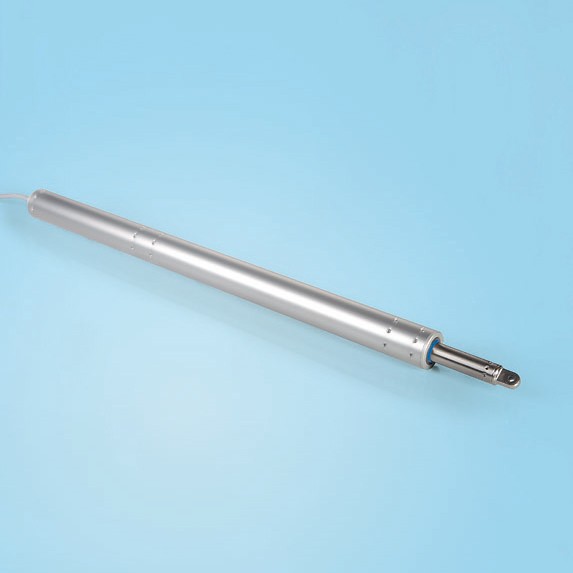

Spindelmotor PLS 15 / 20 / 30
Spindelmotor med hög prestationsförmåga för stora tryckbelastningar och extrem omgivning. Samtliga motorer är CE-Godkända.
För elektromotorisk öppning och stängning av fasadfönster, rökluckor, takljus och andra brandgasventilationer (t.ex. underkant, överkant, sidhängda fönster och vertikala/horisontella pivothängda fönster).
» Lämpliga för integration med fastighetssystem (CTS/LON/CAN).
» Robust och korrosionbeständig design
» Dämpade ändlägen
» Godkänd för brandgasventilation enligt EN 12101-2
Motorerna har olika versioner (se datablad):
S3 = med integrerade ändlägesstopp (PLS 15/30)
S4 = med pulsgenerator, motor kräver extern ändlägesstopp (PLS 15/20/30)
| 24 V DC - Versioner grundutförande | |||
| Typ: | PLS 15 | PLS 20 | PLS 30 |
|
Versioner
|
S3 och S4 |
S4 |
S3 och S4 |
| Användningsområde |
Brandgasventilation och |
Brandgasventilation och Naturlig ventilation |
Brandgasventilation och Naturlig ventilation |
| Slaglängder (mm) | 300-1200 |
300-1200 |
300-1200 |
|
Motorspänning |
24 V DC +/- 20% |
24 V DC +/- 20% |
24 V DC +/- 20% |
| Motorström max. | 4 A |
6,5 A |
5 A |
| Hastighet (mm/s) (24V 2/3 kraft) | 16 | 11,5 | 7,8 |
| Tryckkraft max. | 1500 N | 2000 N | 3000 N |
| Dragkraft max. |
1500 N * (se datablad) |
2000 N | 3000 N |
| Anslutnings-kabel | Se datablad |
Se datablad |
Se datablad |
|
Kolv |
Rostfritt stål | Rostfritt stål | Rostfritt stål |
| Motorhus | Aluminium (E6/C-0) |
Aluminium (E6/C-0) |
Aluminium (E6/C-0) |
| Förpackning | Utan fästen (beställes separat) |
Utan fästen (beställes separat) |
Utan fästen (beställes separat) |
- RAL färg lackering av motorhus på begäran
- Specialversioner av slaglängd på begäran
