Styrcentral SVM 24V 5A / 8A
Produktdokument

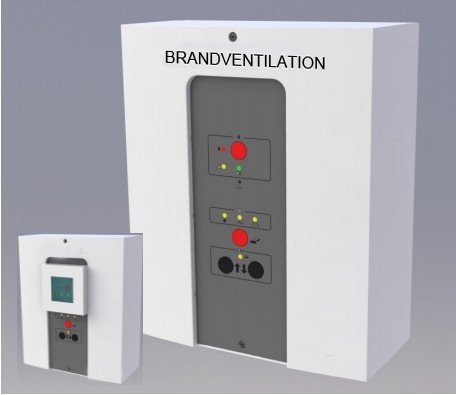

Styrcentral SVM \"Mini\" är konstruerad för att tillhandahålla och kontrollera öppningen av öppningsystem och motorer för komfort och brandventilation med 24V elektriska öppningsanordningar.
Styrcentralen är utrustad med 72 timmars batteri-backup (100% dubbel enligt EN12101-10) och är utrustad med ingångar som kan aktiveras av brandtryckknappar, rök/värmedetektorer och manöverkontakter för att öppna och stänga ventilatorer för ett bättre inneklimat (komfortventilation). Möjlighet att få knapparna inbyggda i frontpanelen.
Styrcentralerna har även ingångar för väder sensorer som kan stänga ventilatorerna vid t.ex. regn eller för stark vind.
Egenskaper
| » | Kompakt och elegant design |
| » | 24V - 5A eller 8A |
| » |
Godkänd enligt EU standard EN1210-9 och EN12101-10 (dubbel försörjning) |
| » |
Möjlighet att få knappar inbyggda i frontpanelen. Brandtryckknapp, komfortknappar och som special Brandstängningsknapp. |
| » | Inbyggd batteribackup (nödström upp till 72 timmar) |
| » | Lysdiodindikation i frontpanelen för \"OK\",\"AC\",\"Fel\",\"Linjefel\",\"Lågt batteri\",\"Komfort Öppen\" |
| » | \"Stäng allt\" ingång för anslutning av vind/regnsensor, veckour el. manuell betjäning |
| » | Möjligt att sammankoppla flera styrcentraler via buskommunikation. |
| » | Potentialfri reläutgång för \"alarm\", \"fel\" och \"komfort öppen\" |
| » | Enkel att installera och att ställa in |
| » | DIP Switch möjligheter (exempel): \"Fail safe\" \"Temperaturdetektering vi motorutgång\" \"Extra linjedetektering via motorutgång\" \"Brandstängning (Emergency Close)\" \"Bus Comm. inställningar\" |
| Tekniska Data | 24V Styrcentraler SVM 24V-5A / SVM 24V-24A / SVM 24V-32A |
| Inspänning | 230V AC max. 150VA |
| Utspänning | 24V DC |
| Drifttemperatur | -5°C - +60°C |
| IP Klass | IP50 |
| Storlek (HxBxD) och färg | 286 x 238 x 113 - Vit RAL 9003 |
| Batteribackup | Inkluderad (72 tim) |
| Max total belastning | 5A / 8A |
| Motorlinjer | 1 st (plint 6mm2) - 1,2,3 el. 4 linjer med linjeövervakning |
| Brandgrupper | 1 st med linjeövervakning max 20 externa brandtryckknappar |
| Komfortgrupper | 1 st - obegränsat antal tryckknappar |
| Rök/Thermogivare | 1 st linje med linjeövervakning max. 20 st detektorer |
| Vind och regngivare | Ingång för \"stäng allt\" |
| Seriekoppling av centraler |
BUS förbindelse integrerar de flesta funktionerna (från 2-10 centraler i samma busförbindelse) |
| Visuell indikering (LED) i frontpanel |
OK, AC Fel, DC fel, Linjefel, Alarm |
